普杰客控一体机知多少?

文章出处:网责编辑:作者:人气:-发表时间:2016-05-25 10:23:00【

  普杰科技是一家智慧酒店客控系统厂家,其客控系统核心产品是客控主机,以A-RS881一体机模块为例,A-RS881用于客房智能化控制,主要由信号采集模块、联网通信模块以及控制输出模块三个功能块组成,三个功能块之前通过逻辑进行控制。A-RS881通过输入采集接口采集各类外设的触发信号,根据功能需求,针对不同的输入信号,控制输出端口做出对应的响应动作,实现客房的智能控制。

 A-RS881的主要控制对象包括灯光智能控制、服务功能控制、中央空调控制、窗帘控制等常用功能,适用于酒店的各种户型。

接口说明

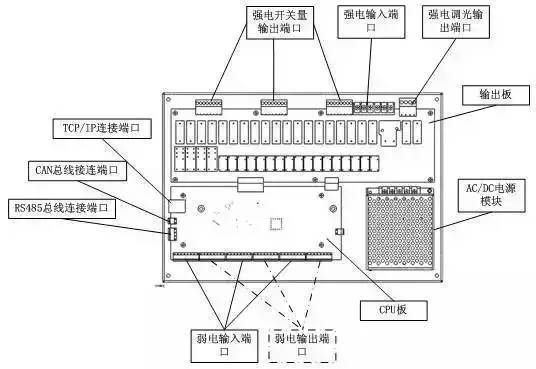

A-RS881客控一体机外部接口示意图

各个接口说明如下:



序号

接口名称

接口作用

1

弱电输入端口

干接点信号采集端口,接收各位外设发出的触发信号

2

弱电输出端口

驱动服务信号以及开关指示灯LED

3

强电调光输出端口

驱动白炽灯,实现调光

4

强电输入端口

作为系统电源同时作为所有负载电源输入端口

5

强电开关量输出端口

输出220V交流电,驱动各类负载,如灯光、风机、电磁阀等。

6

TCP/IP连接端口

提供TCP/IP接口,实现以太网系统通信

7

CAN总线连接端口

提供CAN接口,实现CAN总线系统通信

8

RS485总线连接端口

提供RS485接口,实现客房内RS485总线通信



安装接口

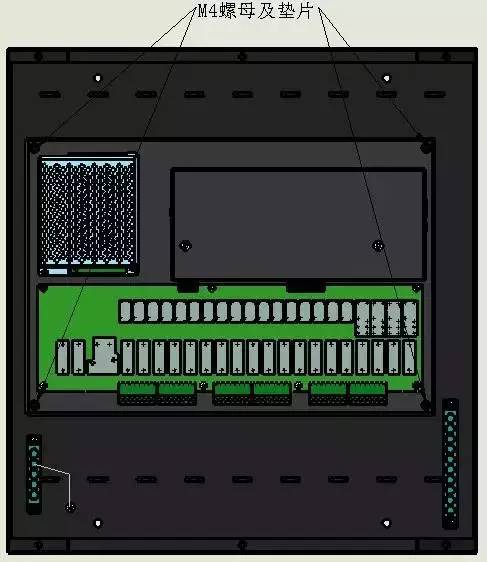

A-RS881客控一体机模块安装在专用安装箱(A-RS881-BOX-A客控一体机安装箱模块)内,通过螺钉及垫片进行固定,具体安装方式见下:

安装箱可以采用明装也可以采用暗装的方式,同时安装箱还提供专用的零线排,方便工程人员进行接线。







一般情况下,安装箱必须放置在客房内,最好放置在适合工程人员操作同时又不影响客房整体环境的地方,如果实在没有合适的地方,也可以放置在天花板上(不推荐,因为会影响接线以及后续的调试工作)。
