镇江国际二期项目模块需求及使用

目录

1、系统连接方法

2、使用方法

 2.1 所需设备

 2.2 设备接线说明

  2.2.1 通用设备输入输出

  2.2.2 8路继电器

  2.2.3 风机盘管

1. 系统连接方法

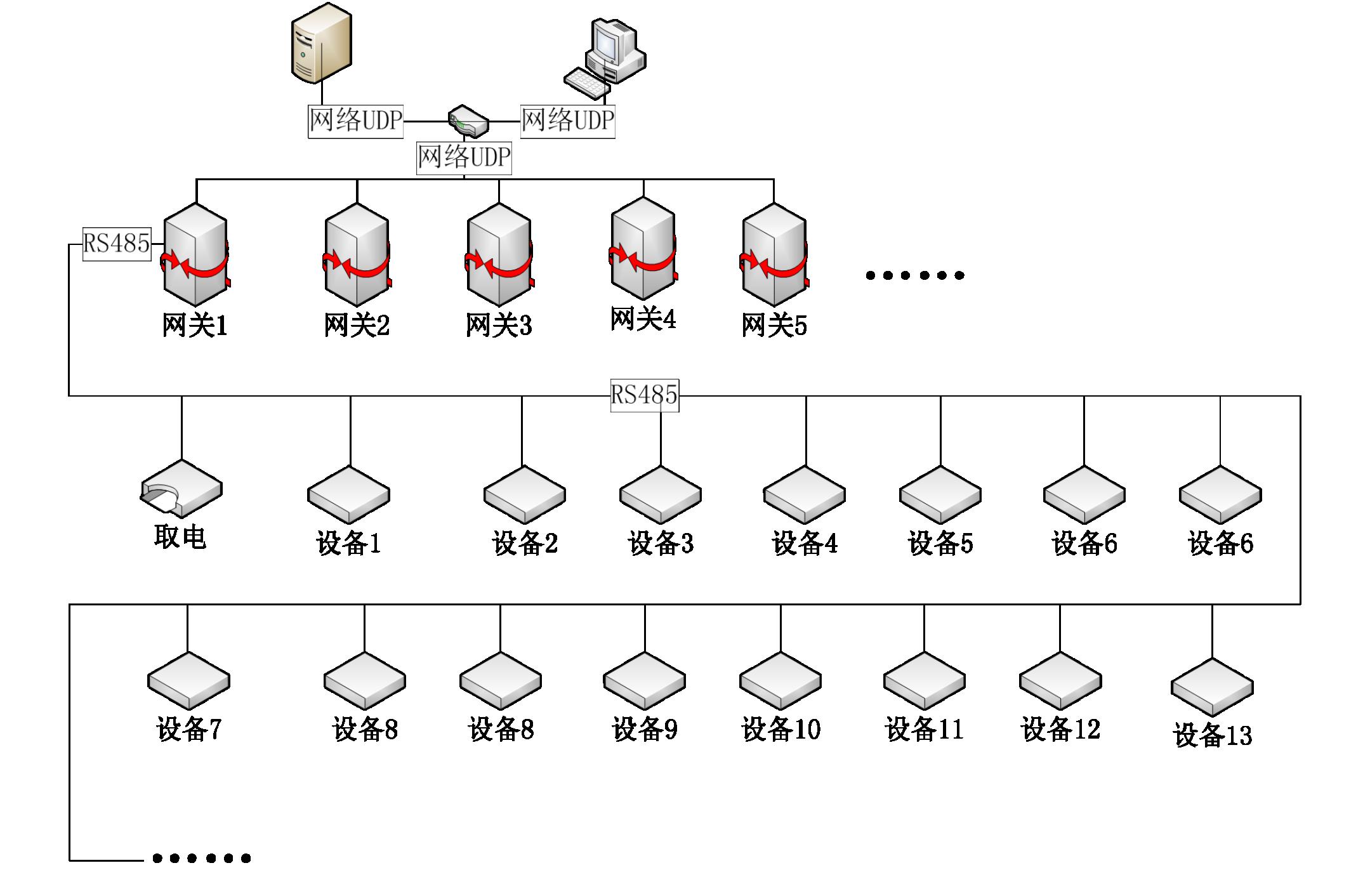

  系统网络层使用udp通信，设备层使用RS485通信，且设备之间通过手拉手进行连接，如下图所示：

2. 使用方法

  2.1 所需要设备

  根据项目需求逻辑表，列出单个房间所需设备种类及数量。本项目的标间需求如下表所示：

  2.2 设备接线说明

  2.2.1 通用输入输出模块

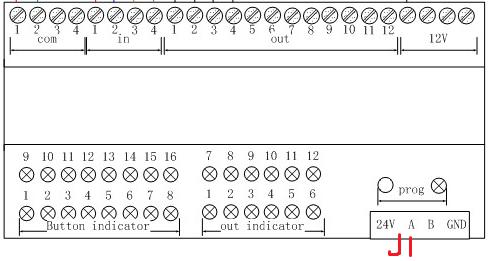

图2-1：通用输入输出模块示意图

  此设备需要接线的共有3个部分：J1端子、开关和弱电输出。注意：12V输出的每个端子最多只能接4个回路。J1端子直接与系统的RS485总线连接。

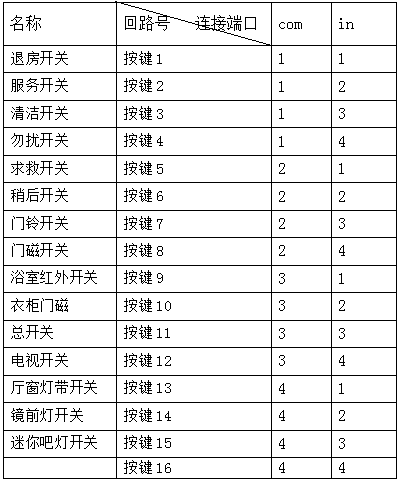

  开关的接法如下表所示：

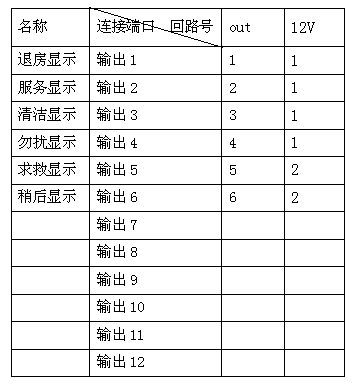

   弱电输出的接法如下表所示：

 2.2.2 8路继电器模块

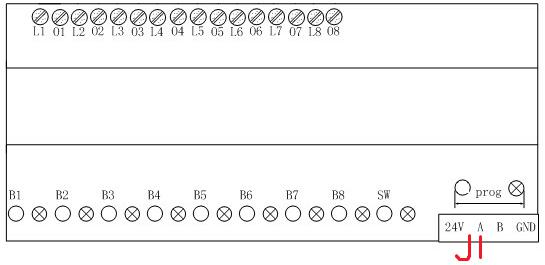

图2-2：8路继电器模块示意图

  此设备需要接线的共有2个部分：J1端子和干接点输出。J1端子直接与系统的RS485总线连接。

  干接点输出的接法如下图所示：

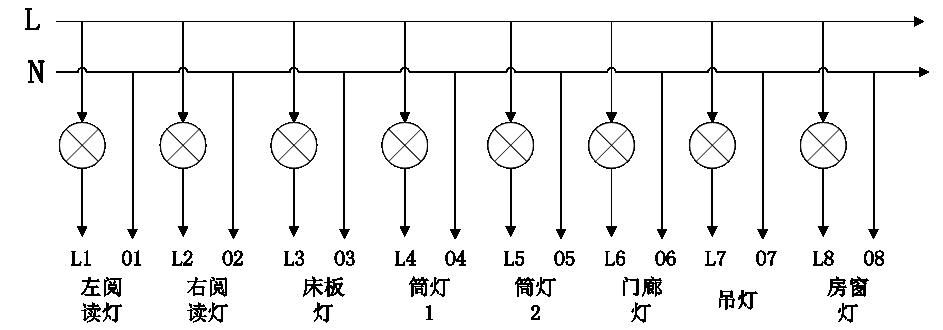

     图2-3：8路继电器模块1接线图

2.2.3 风机盘管模块

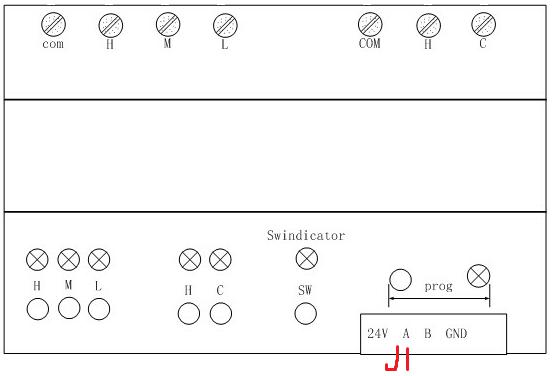

图2-6：风机盘管模块示意图

  此设备需要接线的共有2个部分：J1端子和干接点输出。J1端子直接与系统的RS485总线连接。

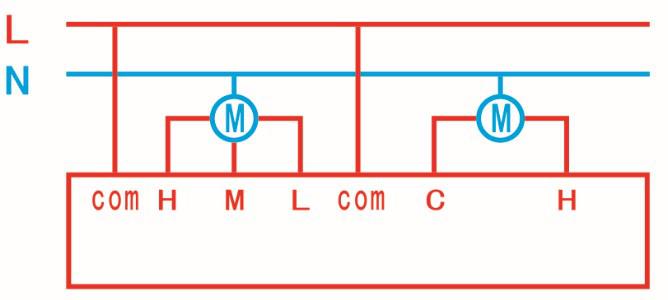

  干接点输出的接法如下图所示：
