3. PJ05美丽传说系列产品特点

      专门为高端酒店设计，具有以下优点：

    1)采用德国拜耳进口PC材料；进口PC材料耐热、阻燃、抗冲击，长期使用不变色。

    2)表面处理采用德国玛莱宝进口油墨经高温烘烤，具永久不变色，永久不退色的特点。外观高端大气，质感强，耐磨性好。常规色有金色+香槟、香槟色、银色等几种搭配，颜色可以定制。

    3)银镉合金触点，优质锡磷青铜触片。

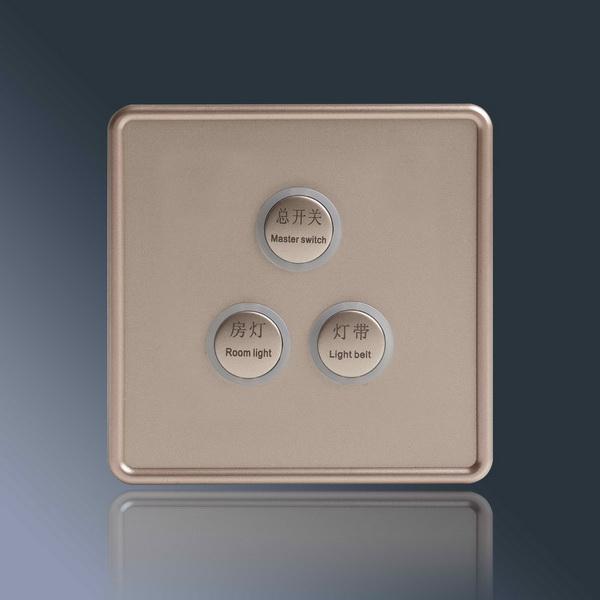

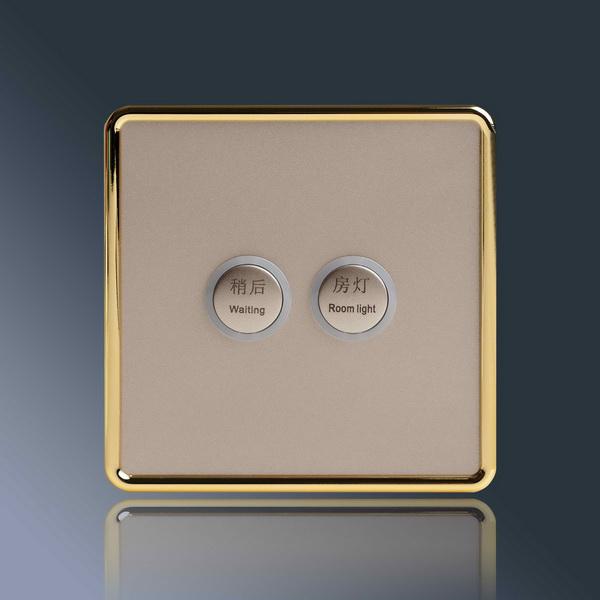

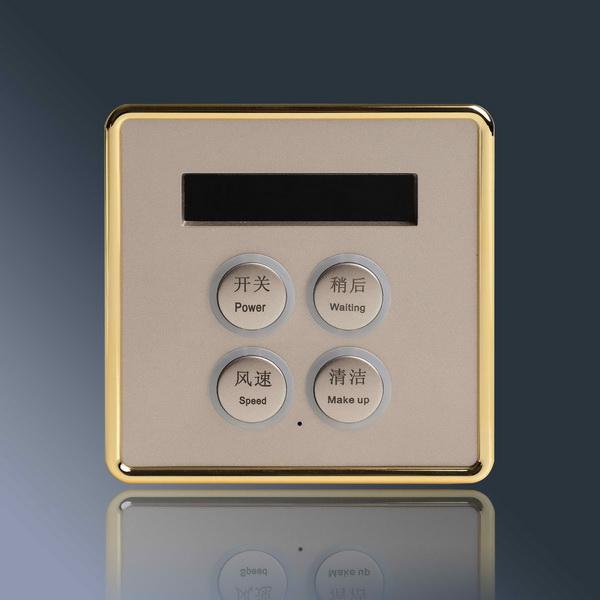

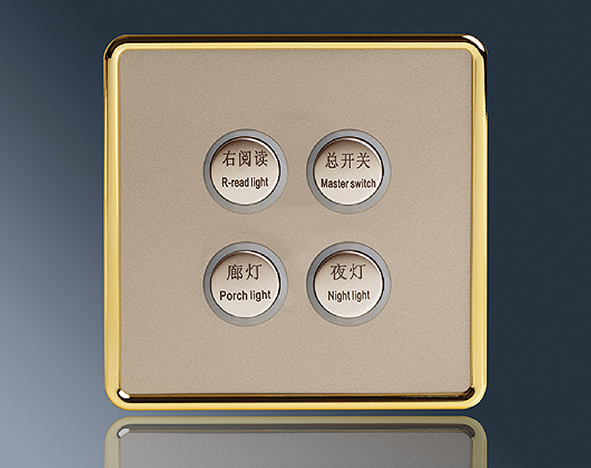

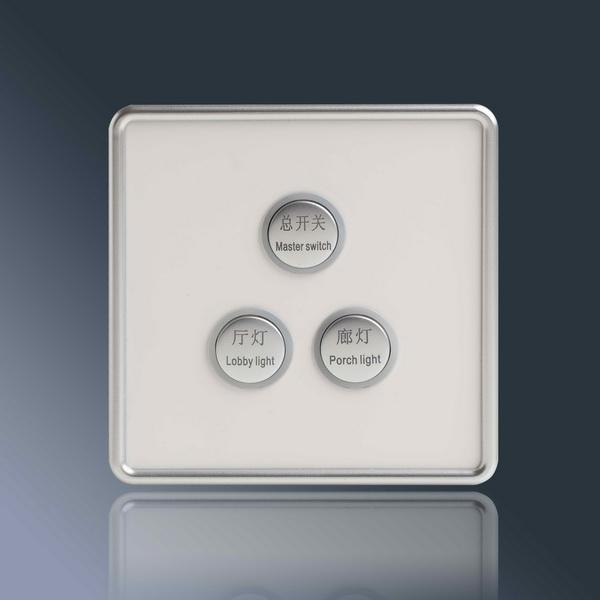

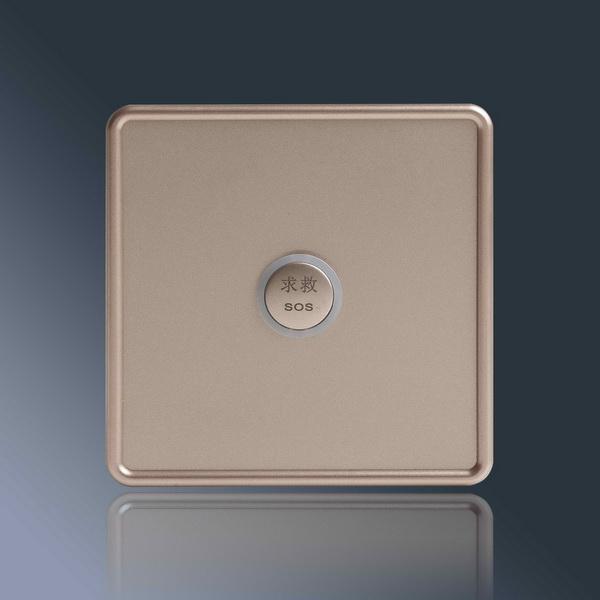

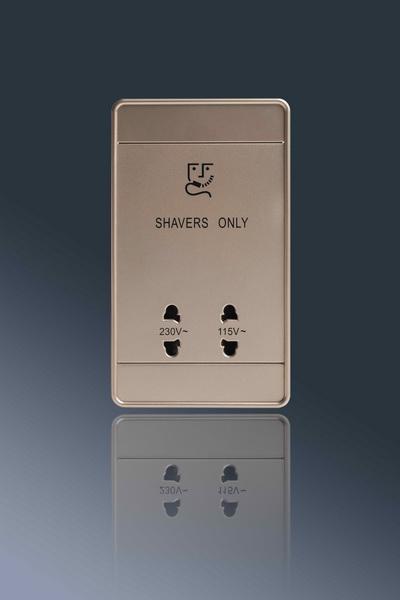

    4)品类齐全，包括各类面板、智能插卡取电、温控器、强电插座、剃须刀插座等等。

    5)支持点对点连接。

4. PJ05美丽传说系列产品应用

    适用于各类星级酒店、汽车旅馆、经济型酒店、公寓及办公大楼等场所。

5. PJ05美丽传说系列产品参数

额定电压：12V，50mA

外形尺寸： 86*86mm

功能按键：复位式

输出方式：干结点

指示灯驱动：共阳，12V驱动

安装方式：标准86底盒安装

接线方式：铜柱

材料：进口PC塑料

6．PJ05美丽传说系列定制规范

  6.1颜色定制

    以上所有功能块的颜色可以接受定制，但是定制的颜色只能通过色通卡标准RAL进行约定，同时定制后的颜色与原有颜色之间会存在一定的色差。

  6.2材质定制

    以上所有功能键和边框不接收材质定制。

  6.3字体定制

      印字定制化服务，根据项目需求不同的开关上需要印上对应的标识字体，无特殊说明的情况下，字体印字要求如下：

表6-1 印字字体说明

    印字内容可以根据每个开关的功能不同单独提出，如果印字中同时出现中英文，则一般情况下为中文在下，英文在上。当给多位按键开关进行印字时，印字排列顺序和开关按键的对应关系为先上后下，先左后右。若字过多超出按键范围时，字体高度可做适度调整，调准标准以美观为宜。

7. PJ05美丽传说系列接线说明

  7.1开关接线说明

    单体开关模块与主控制器通过导线点对点连接，接线数量与开关位数相关最多四路（带回显9线不带回显5线）最少1路（带回显3线不带回显2线）。

    开关模块上点对点接口标识符如下所示：

图7-1：单体开关模块接口示意图

    说明：

    字母代码含有：SW代表开关按键，LED代表开关回显，SW1代表该按键对应的输出端口为SW1，LED1代表该回显指示灯对应的控制端口为LED1.

图7-2：PJ01-KG开关接线逻辑图

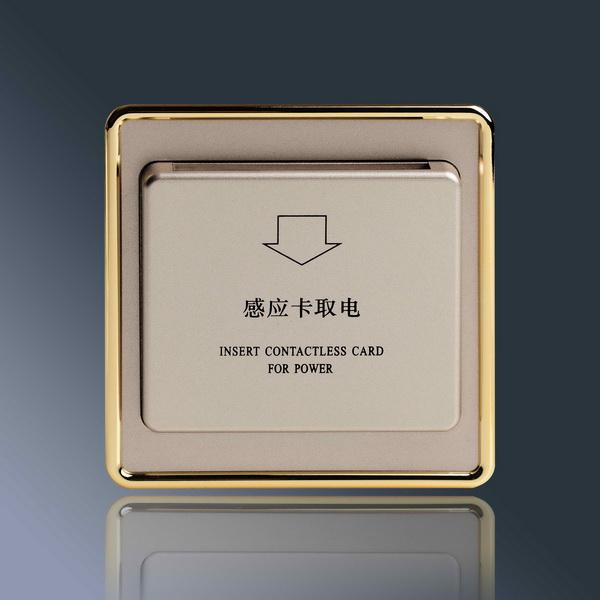

  7.2插卡取电接线说明

    受限取电模块与主控制器采用RS485总线通讯，485连接线统一用一对双绞线。其接线方式如下：

图7-3：受限取电模块接线示意图

    受限取电模块上RS485总线接口标识符如下所示：

图7-4：受限取电模块接口示意图

    连接器标识符对应的端口定义如下：

表7-2 插卡取电接线说明

  7.3强电插座接线说明

    强电插座模块标识符如下所示：

图7-5：强电插座模块接口示意图

    连接器标识符对应的端口定义如下：

序号	端口标识符	功能描述	备注
1	L	接火线
2	N	接零线
3		接地GND

表7-3 强电插座接线说明
